Плоские фланцы широко применяются при строительстве трубопроводов, установке насосов, запорной арматуры и промышленного оборудования. Они позволяют создавать прочные соединения, которые при необходимости можно разобрать для ремонта или обслуживания. Для надежной работы системы важно правильно подобрать размеры и технические характеристики деталей. Если требуется качественное соединение труб, купете плосък фланец за заваряване у проверенного поставщика с подходящим ассортиментом металлических изделий. При выборе необходимо учитывать диаметр трубы, рабочее давление, толщину металла и условия эксплуатации.
Какие размеры имеют плоские фланцы
Размеры фланцев зависят от диаметра трубопровода и стандарта изготовления. Для обозначения условного прохода используется показатель DN, который помогает подобрать совместимые детали.
Основные размеры, встречающиеся в продаже:
- DN 15–25 — небольшие фланцы для трубопроводов малого диаметра.
- DN 32–50 — применяются в системах водоснабжения, отопления и других инженерных сетях.
- DN 65–100 — подходят для промышленных трубопроводов и насосного оборудования.
- DN 125–200 — используются на магистралях с большим расходом жидкости.
- DN 250–500 — востребованы на крупных производственных объектах.
В зависимости от стандарта выпускаются изделия и значительно больших размеров. При этом DN не равен точному наружному диаметру фланца. Например, у изделия DN 50 стандарта EN 1092-1 с давлением PN 16 наружный диаметр составляет 165 мм.
Основные технические характеристики
Кроме размеров, фланцы различаются допустимым давлением, материалом изготовления и конструкцией. Эти характеристики определяют, насколько надежным будет соединение при постоянной нагрузке.
При выборе обращают внимание на следующие параметры:
- Номинальное давление PN. Распространены исполнения PN 6, PN 10, PN 16, PN 25 и PN 40. Число указывает класс давления, но фактические допустимые значения зависят от температуры и материала.
- Толщина металла. Подбирается согласно стандарту, размеру и классу давления.
- Материал изготовления. Чаще применяется углеродистая сталь, а для влажных и агрессивных сред используют нержавеющую.
- Крепежные отверстия. Их количество, диаметр и расположение должны совпадать с ответной деталью.
Например, фланец DN 100 PN 16 по EN 1092-1 имеет наружный диаметр 220 мм и окружность расположения крепежных отверстий диаметром 180 мм. Такие параметры необходимо проверять до покупки.
Особенности конструкции и способы соединения

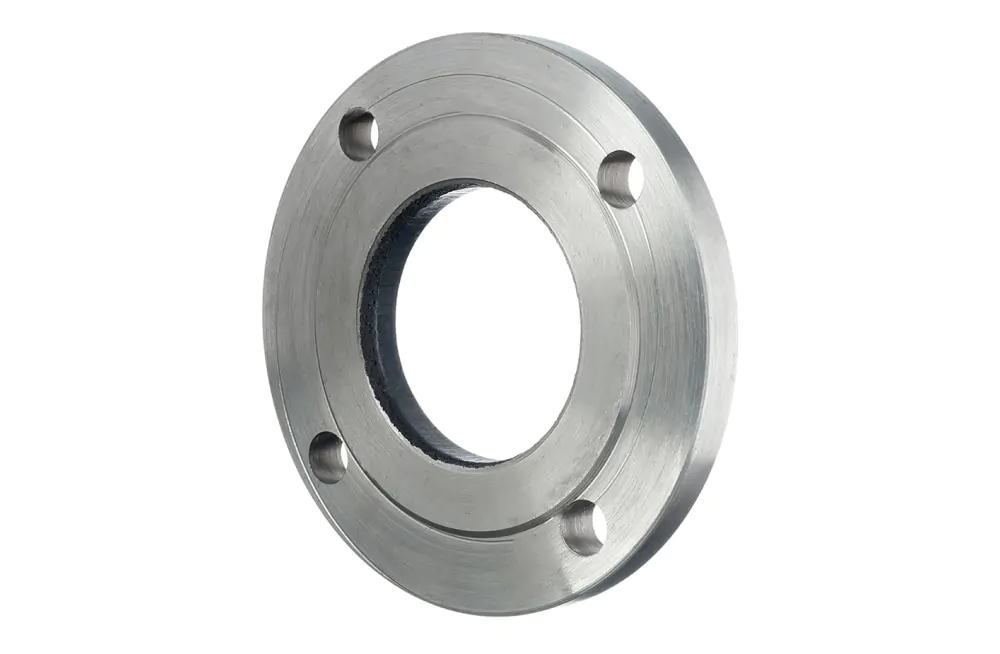

Плоский приварной фланец представляет собой металлический диск с центральным отверстием под трубу и отверстиями для болтов. При монтаже деталь надевают на трубу и закрепляют сваркой.
Для качественного соединения необходимо соблюдать несколько правил:
- Проверять соответствие отверстия наружному диаметру трубы.
- Подбирать прокладку с учетом давления, температуры и рабочей среды.
- Очищать соединяемые поверхности перед установкой.
- Равномерно затягивать крепеж после сварки и сборки.
Особенно важно следить за качеством сварных швов. Неправильная установка может привести к протечкам, повреждению прокладки и необходимости повторного ремонта.
Как правильно выбрать плоский фланец
Главная ошибка при покупке — ориентироваться исключительно на диаметр трубы. Даже изделия одинакового размера могут иметь различное количество крепежных отверстий и отличаться по допустимому давлению.
Для обычных инженерных сетей часто подходят фланцы из углеродистой стали. Если оборудование работает с химическими веществами или постоянно контактирует с агрессивной средой, требуется материал с повышенной стойкостью к коррозии.
Также необходимо учитывать стандарт изготовления. Европейский EN 1092-1 устанавливает требования к размерам, конструкции и маркировке стальных фланцев. Соответствие единому стандарту упрощает подбор совместимых деталей.
Плоские фланцы обеспечивают надежное и удобное обслуживание трубопроводных соединений. Правильное сочетание диаметра, толщины, материала и класса давления помогает избежать протечек и преждевременного износа. Перед покупкой желательно сверить технические параметры с проектной документацией и убедиться, что выбранное изделие соответствует условиям эксплуатации.
